紧凑型690VAC电力线EMC/EMI滤波器
- 高电流三相滤波器，最高可达2300A
- 极其紧凑和轻便的设计
- 最小的安装尺寸
- 针对标准用途应用的性能优化
- FN3310系列无Cy电容接地
- FN3311 IT版本用于IT电源网络
。
Features and Benefits
FN 3311/FN 3310系列是最紧凑的专用大电流交流滤波器，不仅适用于光伏应用，而且是大多数现代光伏逆变器拓扑结构的最佳匹配。此外，该滤波器可以以非常灵活的方式进行配置，以满足客户的具体应用要求。所有FN 3311/FN 3310的外壳都是不对称的，这有助于防止反向安装和错误的电气连接。与太阳能电池板侧安装的夏弗纳直流EMC/EMI滤波器FN 2211/FN 2210一起，交流滤波器FN 3311/FN 3310是满足严格的国际电磁兼容标准的关键，有助于确保整个光伏系统的可靠和无故障运行。
Typical Applications
FN 3311/FN 3310系列主要是为250至2'300 A之间的各种电源线连接的变频器和逆变器应用而设计的。然而，它们为光伏逆变器进行了优化，也有可能应用于通用的电机驱动应用。
Technical Specifications
Maximum continuous operating voltage
3x 760 VAC for FN 3310 HV and FN 3311 HVIT
3x 760/440 VAC for FN 3311 HV
Temperature range (operation and storage)
-40°C to +100°C
Operating frequency
DC to 60 Hz
Rated currents
250 to 2300 A @ 50°C
High potential test voltage
P –> E 3.0 kVAC for 2 s
(FN 3310 HV/FN 3311 HVIT 3.35 kVAC for 2 s)
P –> P 3.45 kVDC for 2 s
Protection category
IP 00
Overload capability
4x rated current at switch on, max. 8 sec
1.5x rated current for 1 minute, once per hour
MTBF @ Rated amb. Temp./Voltage (Mil-HB-217F)
> 200,000 hours
Climatic category
40/100/21 acc. to IEC 60068-1
Terminals/Housing
Ni plated cu bars/Metal
Flammability corresponding to
UL 94V-0
Design corresponding to
UL 1283, CSA 22.2 No. 8, IEC/EN 60939, EN 60721-3

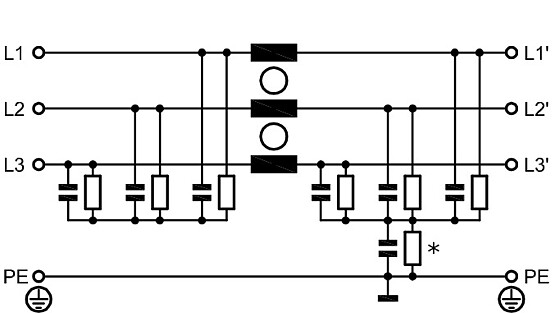

Typical electrical schematic
