Product Overview
共模电感
- 额定电流为16至50A
- 高达600VAC或1000VDC

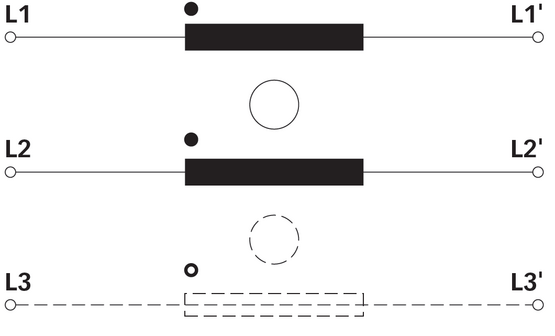

- 2线和3线配置
- 水平和垂直PCB安装类型
- 对应饱和和热做了加强设计设计
- 开放式结构,用于强制和对流冷却
- 直接的引脚布局,便于PCB设计
。
Features and Benefits
具有成本效益的PCB设计,可用于高达80A的强制冷却*
*见强制冷却的应用说明
Typical Applications
用于中型功率范围驱动器、光伏逆变器、快速充电器、充电站、UPS和开关模式电源的AC和DC滤波
Technical Specifications
Maximum continuous operating voltage
600 VAC/1000 VDC
Operating frequency
DC to 400 Hz
Rated inductance
0.2 to 3 MILLIHENRY
High potential test voltage

Temperature range (operation and storage)
-40°C to +125°C (40/125/21) acc. IEC 60068-1
Flammability corresponding to
UL 94 V-0
Cooling
convection/forced cooling
Rated currents
16 to 50 A @ 60°C max. convection cooling
